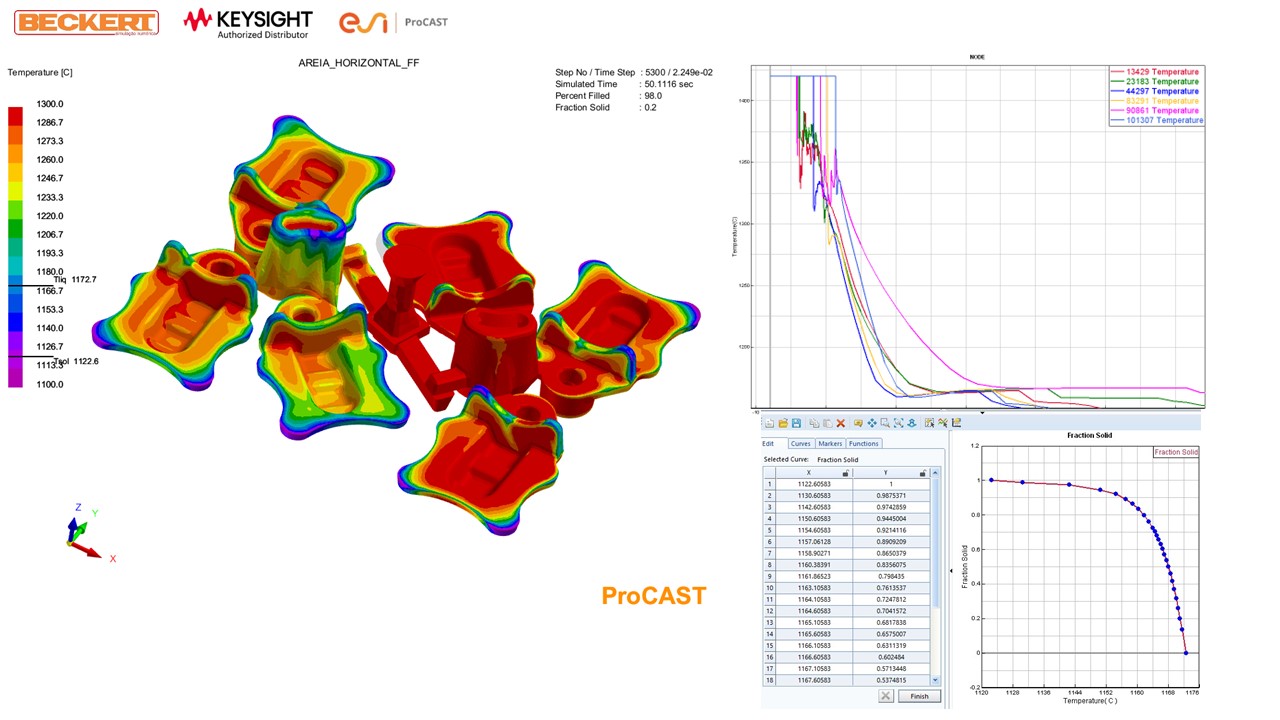

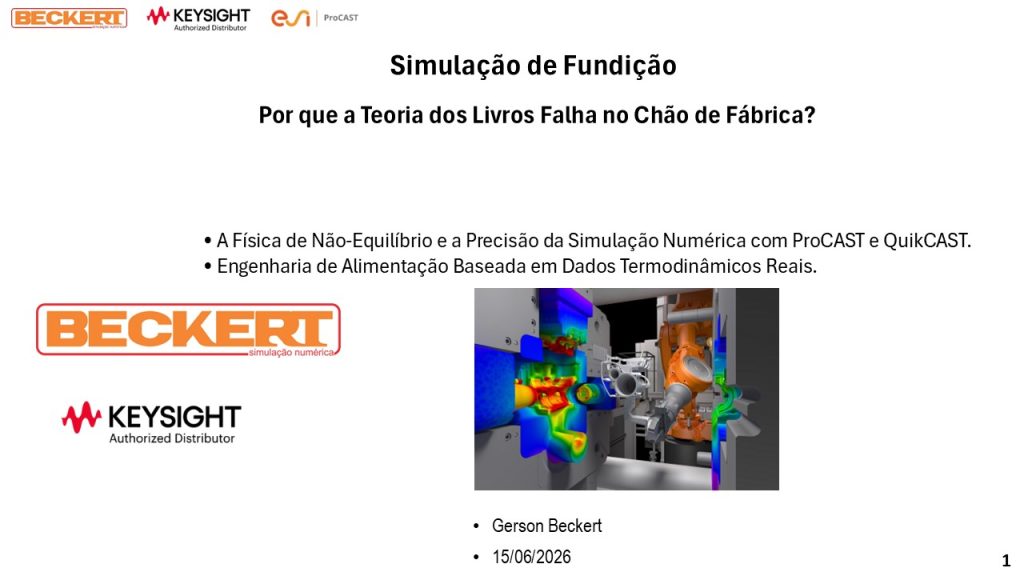

SIMULAÇÃO DE FUNDIÇÃO

Por que a Teoria dos Livros Falha no Chão de Fábrica?

Autor: Gerson Beckert

Data: 15 de junho de 2026

Beckert Ferramentas para Fundição — Authorized Distributor Keysight ProCAST & QuikCAST

No dia a dia da fundição, é comum surgir um debate caloroso na engenharia quando as temperaturas de transição de fase geradas por softwares de simulação numérica de alta performance (como ProCAST e QuikCAST) não batem com os valores de tabelas normativas ou diagramas de livros-texto.

Muitos profissionais chegam a questionar a precisão do software. Porém, a verdade metalúrgica é outra: os simuladores estão calculando a física real de não-equilíbrio do processo industrial, enquanto os livros didáticos apresentam um cenário idealizado e puro, que raramente se sustenta dentro de uma oficina real. Adotar dados puristas para projetar sistemas de alimentação é um dos caminhos mais rápidos para gerar refugo oculto. Neste artigo, vamos entender como a metalurgia computacional desvenda o comportamento real das ligas na hora da solidificação.

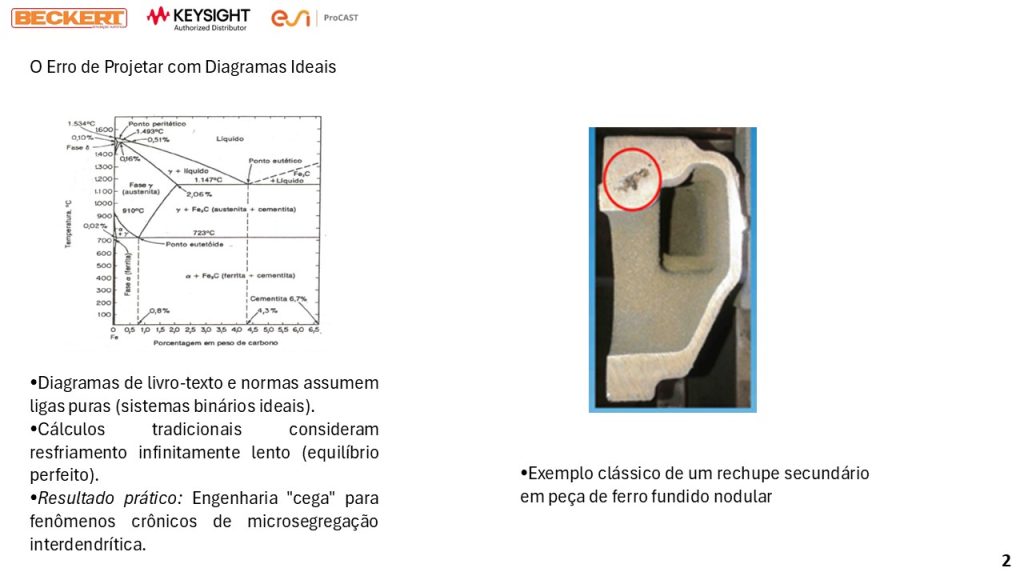

1. O Limite dos Diagramas de Fase Tradicionais

Os diagramas de fase binários são os pilares da nossa formação metalúrgica, mas eles foram construídos sob duas condições que não existem na fundição comercial: pureza absoluta dos elementos e resfriamento infinitamente lento (equilíbrio termodinâmico perfeito).

Quando o metal líquido é vazado no molde, a taxa de resfriamento real impede que os átomos se distribuam de forma homogênea. O resultado prático dessa abordagem tradicional é uma engenharia “cega” para os fenômenos crônicos de microsegregação interdendrítica. Sem prever essa dinâmica, defeitos severos de contração e rechupes secundários aparecem na peça física, mesmo quando o projeto parecia perfeito no papel.

2. Como o ProCAST Calcula a Realidade Química: O Efeito CompuTherm

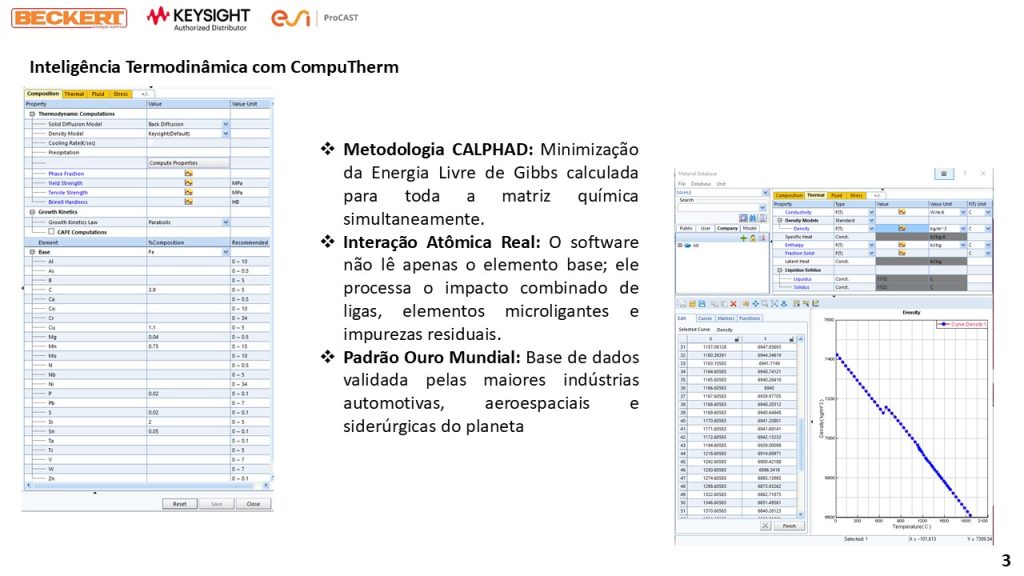

Para superar a limitação dos gráficos estáticos, o ProCAST utiliza o renomado motor de cálculo CompuTherm, baseado na metodologia global CALPHAD (Calculation of Phase Diagrams).

Em vez de usar tabelas rígidas, o software resolve em tempo real as equações matemáticas de minimização da Energia Livre de Gibbs de toda a matriz química simultaneamente. Isso significa que o simulador processa a interação atômica de todos os elementos da liga (principais, microalantes e impurezas) acoplada ao modelo de Back Diffusion (difusão reversa no sólido). Trata-se da tecnologia mais avançada do mundo para prever transformações de fase, utilizada globalmente pelas indústrias automotiva e aeroespacial.

3. Casos Práticos: O Impacto dos Elementos nas Ligas

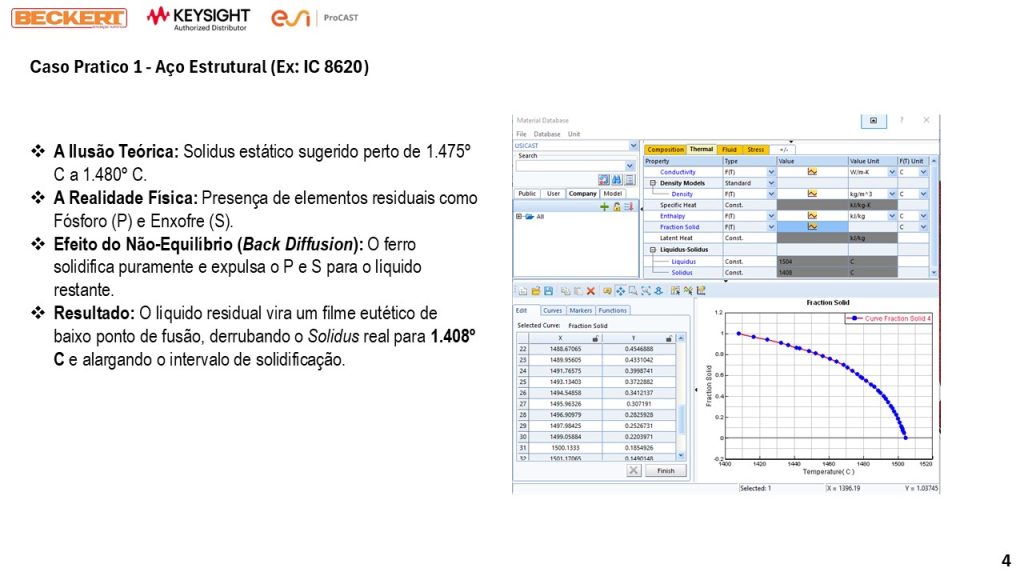

Aço Baixa Liga: A Vulnerabilidade do IC 8620

Como vimos no slide anterior, a literatura sugere que um aço baixa liga solidifica por completo por volta de $1475^\circ\text{C}$ a $1480^\circ\text{C}$. Contudo, o ProCAST revela uma queda acentuada desse limite, fechando o Solidus real em $1408^\circ\text{C}$.

O grande responsável por esse alargamento do intervalo de solidificação é a presença de elementos traço residuais, como o Fósforo e o Enxofre. Durante o crescimento das dendritas, essas impurezas possuem solubilidade quase nula no sólido e são ejetadas para o líquido restante. Esse líquido residual interdendrítico se torna um filme contaminado de baixíssimo ponto de fusão. Se a sua simulação ignorar essa cauda térmica, ela deixará o engenheiro “cego” para os riscos de trincas a quente e microporosidades.

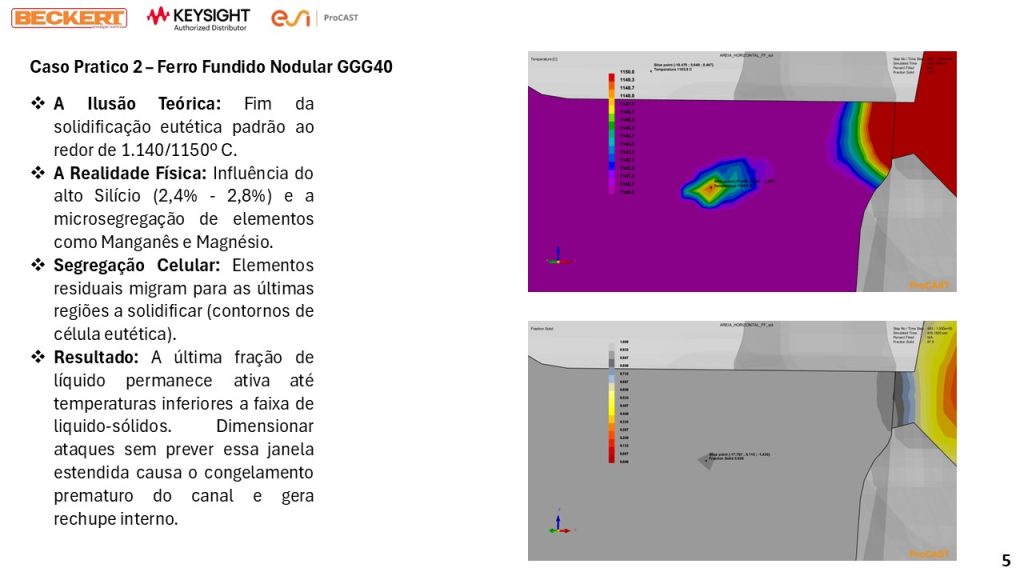

Ferro Fundido Nodular: A Armadilha do GGG40

No Ferro Nodular GGG40, o erro clássico é assumir que o fim da solidificação eutética ocorre de forma limpa e direta entre $1140^\circ\text{C}$ e $1150^\circ\text{C}$. Na prática da fundição, a presença de alto Silício combinada à segregação celular de elementos como Manganês e Magnésio muda todo o cenário.

Esses elementos residuais migram agressivamente para as últimas regiões a se solidificarem (os contornos de célula eutética). Com isso, os bolsões líquidos residuais permanecem ativos e estendidos até faixas térmicas consideravelmente inferiores às tabeladas. Se o canal de ataque for dimensionado sem computar essa janela estendida, o metal de alimentação congelará antes da hora, isolando o líquido e gerando rechupes internos na peça.

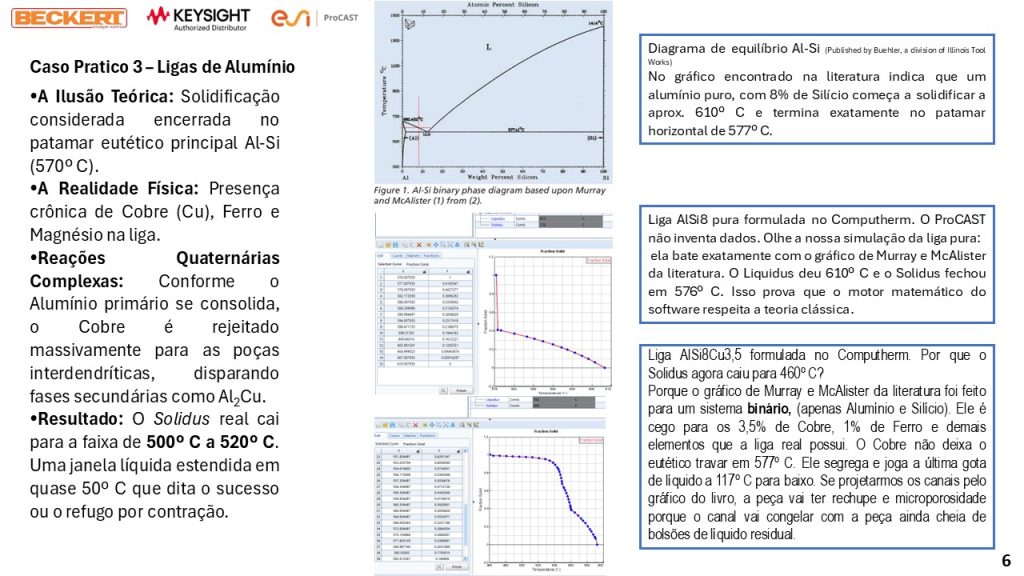

Ligas de Alumínio: O Efeito Destrutivo do Cobre

O caso do alumínio comercial é o exemplo mais visual de como a teoria pura diverge da oficina. Consultando o famoso diagrama binário Al-Si de Murray e McAlister, vemos que uma liga com 8% de Silício deveria travar a sua solidificação de forma retilínea e instantânea no patamar eutético de $577^\circ\text{C}$. E o ProCAST prova isso: ao simularmos uma liga pura de Al-8%Si, o software valida a literatura e crava o fim do Solidus em $576^\circ\text{C}$.

No entanto, quando analisamos a liga real EN AC-46000 (AlSi9Cu3), contendo 3,5% de Cobre e elementos como o Ferro, Magnésio e Níquel, o panorama muda drasticamente. O Cobre possui baixíssima solubilidade na fase primária de alumínio e é empurrado em massa para o líquido restante, disparando reações quaternárias complexas e a formação do intermetálico $\text{Al}_2\text{Cu}$.

O resultado calculado pelo CompuTherm é impressionante: o Solidus real despenca para $460^\circ\text{C}$ — uma ampliação de $117^\circ\text{C}$ na janela líquida! A $560^\circ\text{C}$, temperatura onde os métodos tradicionais dizem que o metal já estaria completamente sólido, a simulação avançada prova que $60\%$ da peça ainda é puro líquido pastoso. Dimensionar canais por tabelas estáticas nesse cenário garante o congelamento prematuro do sistema e o aparecimento de microporosidades difusas.

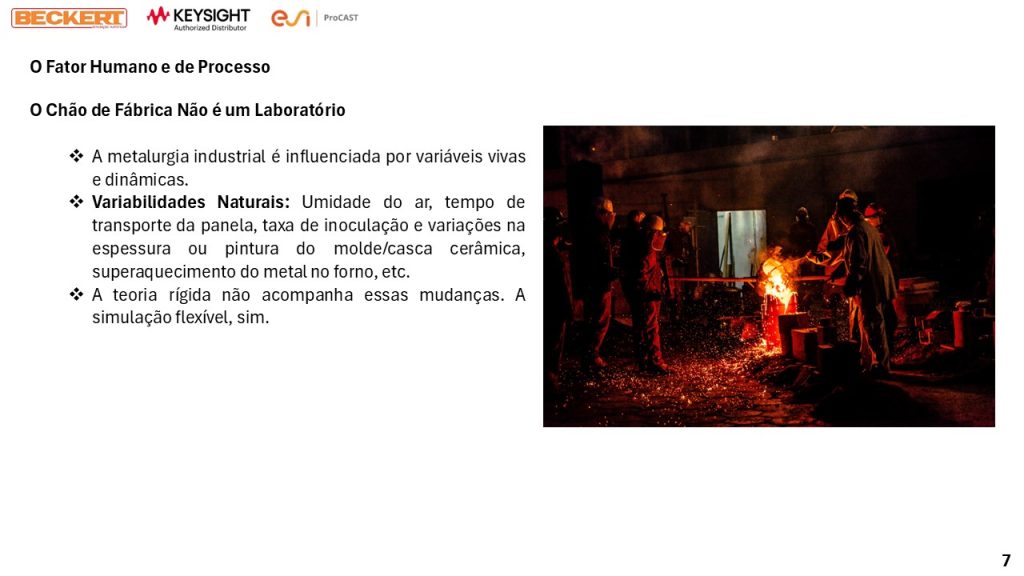

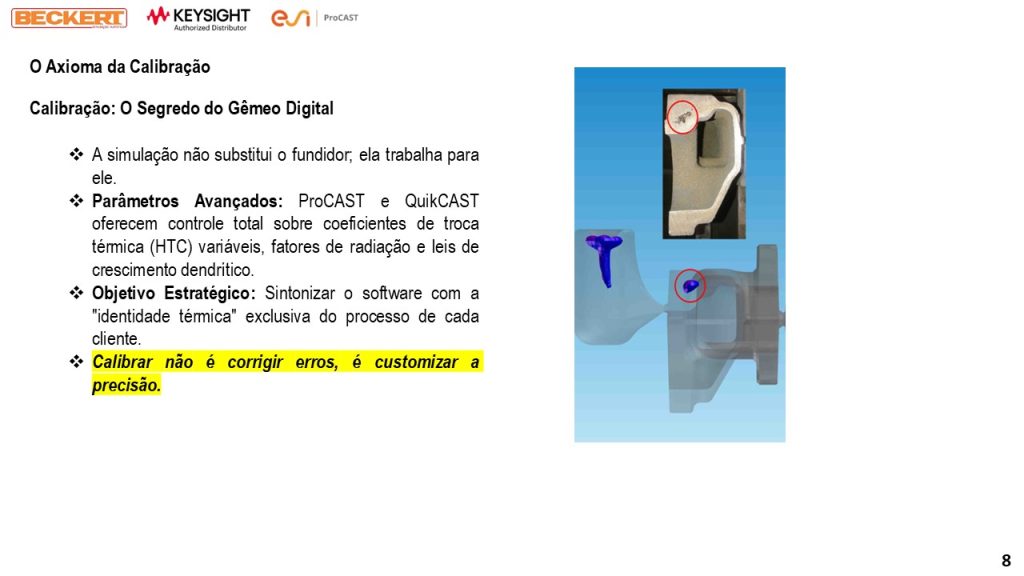

4. O Chão de Fábrica Não é Laboratório: Sintonizando o Gêmeo Digital

A metalurgia industrial é um processo vivo, cercado por variabilidades dinâmicas que nenhuma equação teórica rígida consegue prever de forma isolada. Fatores como a temperatura de superaquecimento do metal no forno, o tempo de exposição e perda térmica na panela de vazamento, a eficiência do inoculante e até variações na espessura ou pintura do molde cerâmico ou da coquilha alteram diretamente a cinética de resfriamento

É por isso que em nossos treinamentos na Beckert defendemos que a calibração é a etapa mais nobre da simulação numérica. Softwares como ProCAST e QuikCAST se destacam mundialmente por oferecerem controle total sobre parâmetros avançados de contorno (como coeficientes de troca térmica HTC dinâmicos e leis de crescimento dendrítico).

Ajustar essas variáveis com base nos resultados das primeiras corridas práticas não é uma tentativa de “corrigir o software”, mas sim o processo de customização que sintoniza a matemática computacional com a identidade térmica exclusiva da sua fundição, criando um verdadeiro Gêmeo Digital do seu processo.

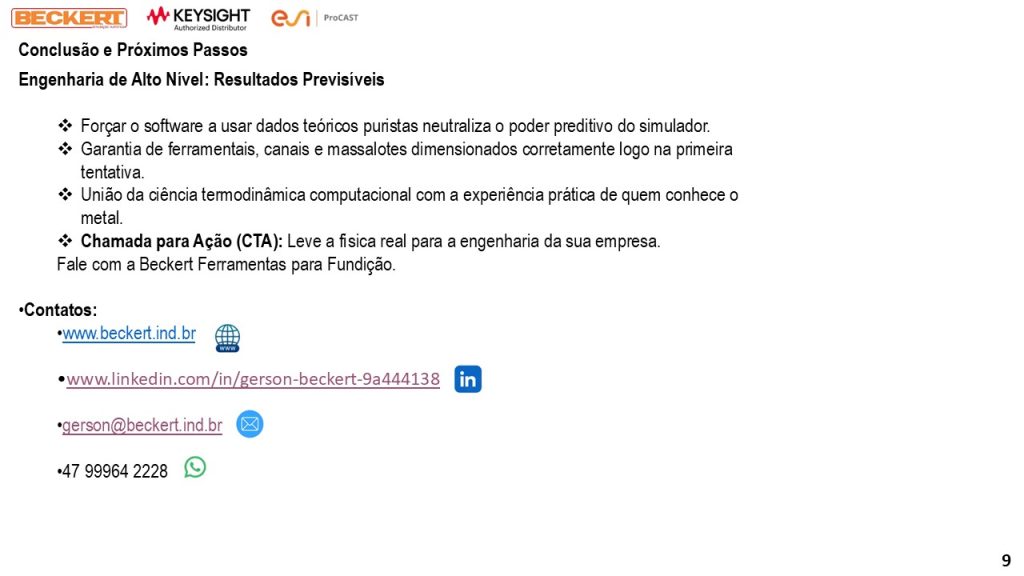

Conclusão: Unindo Ciência e Prática para o Refugo Zero

Forçar uma ferramenta de engenharia avançada a trabalhar com limites teóricos puristas de livro-texto neutraliza o seu poder de previsão, deixando o projetista cego para defeitos que inevitavelmente surgirão na oficina. A fundição de alta performance exige a união entre a ciência termodinâmica computacional mais robusta do mercado e a valiosa experiência prática do fundidor que domina o chão de fábrica.

Quer eliminar as tentativas por erro e acerto e garantir o dimensionamento correto de ferramentais, canais e massalotes logo na primeira corrida?

Leve a física real para a engenharia da sua empresa. Entre em contato com a Beckert Ferramentas para Fundição e agende uma apresentação técnica.
